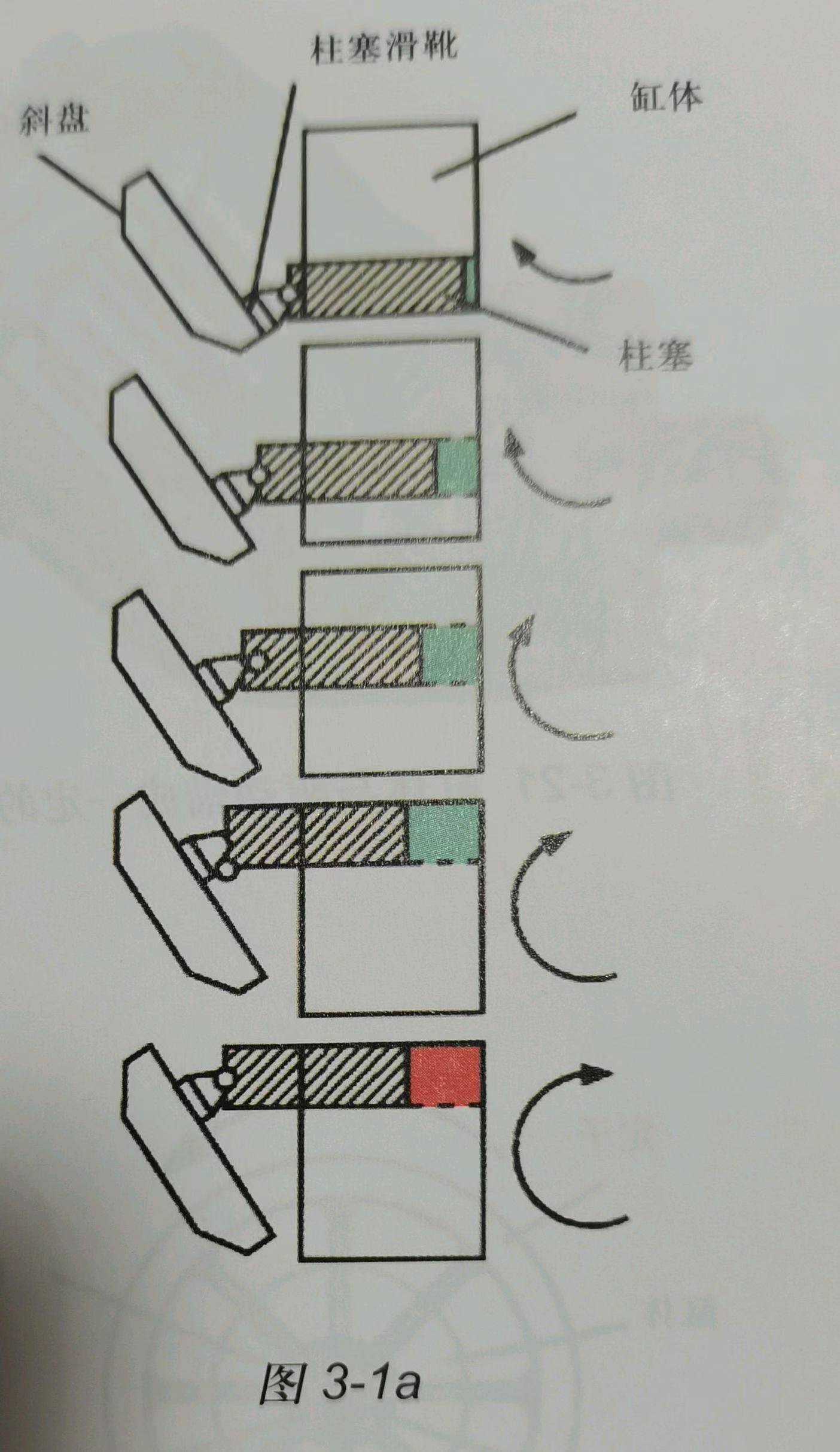

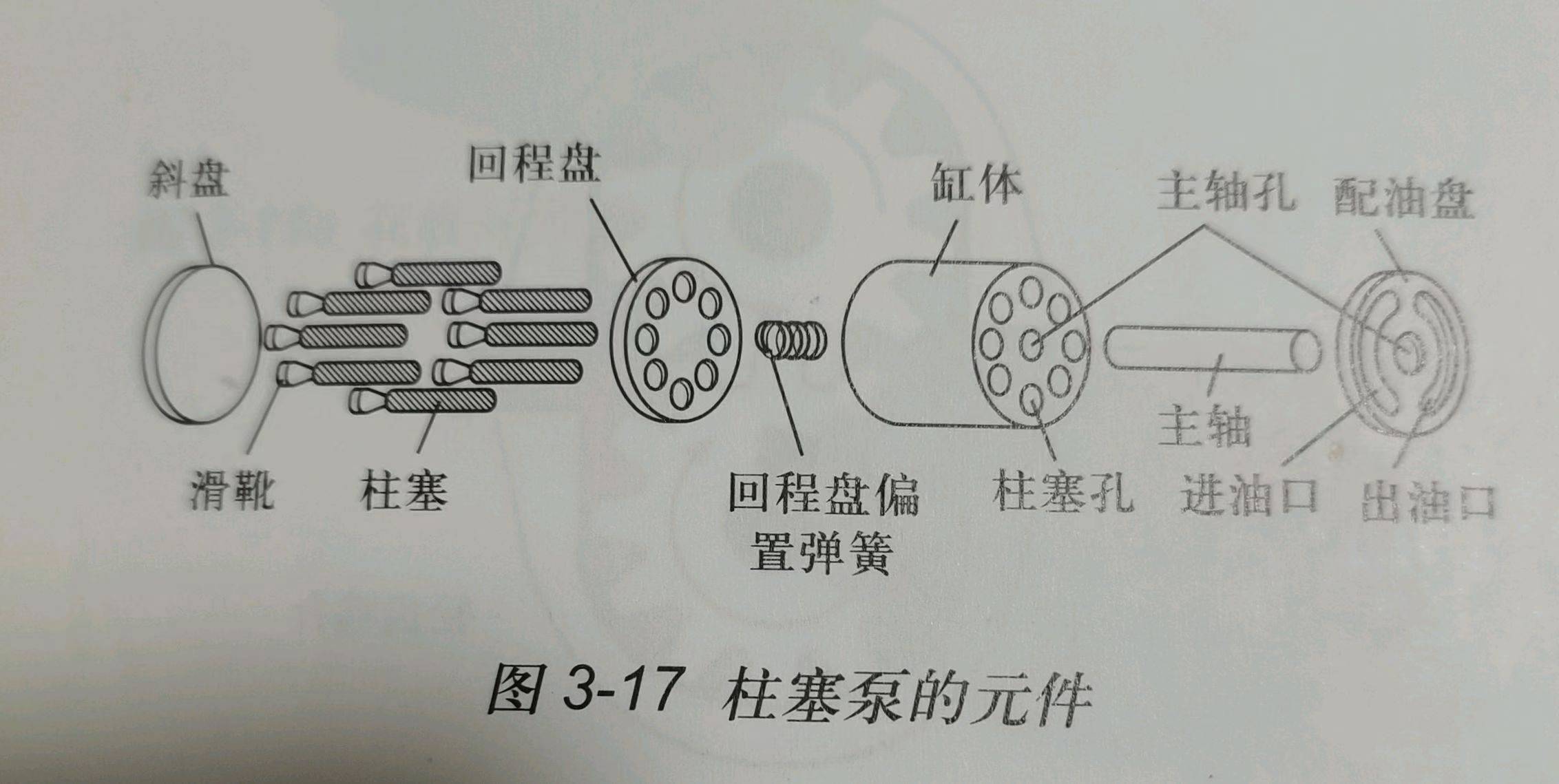

柱塞泵的泵油機構主要包括：缸體，帶滑靴的 柱塞，斜盤，回程盤，回程盤偏置彈簧以及配 流盤（圖3-17）。 柱塞泵工作原理 前面，我們?cè)?jīng)舉過一個柱塞泵的例子。隨著 柱塞在缸體內往復運動，住塞泵產生增大和減 小的容積。我們已經指出這種泵的缺點是有流 量脈動，并且這種脈動不容易被電動機或內燃 機控制。 然而，在原動機的驅動下，柱塞容易實現往復 運動，也能提供穩定的流量。 在圖3-18所示的例子中，缸體只有一個柱塞 孔，裝有一個柱塞。斜盤以某個傾角傾斜。柱 當缸體旋轉時，帶動滑靴緊貼斜盤表面運動 (斜盤固定不動)。由于斜盤有一定的傾角， 才使柱塞能在柱塞孔中作往復運動。在旋轉的 半個周期內，柱塞伸出缸體，產生一個逐漸增 大的容積。 在旋轉的另半個周期內，柱塞縮回缸體，產生 一個逐漸減小的容積（圖3-19）。

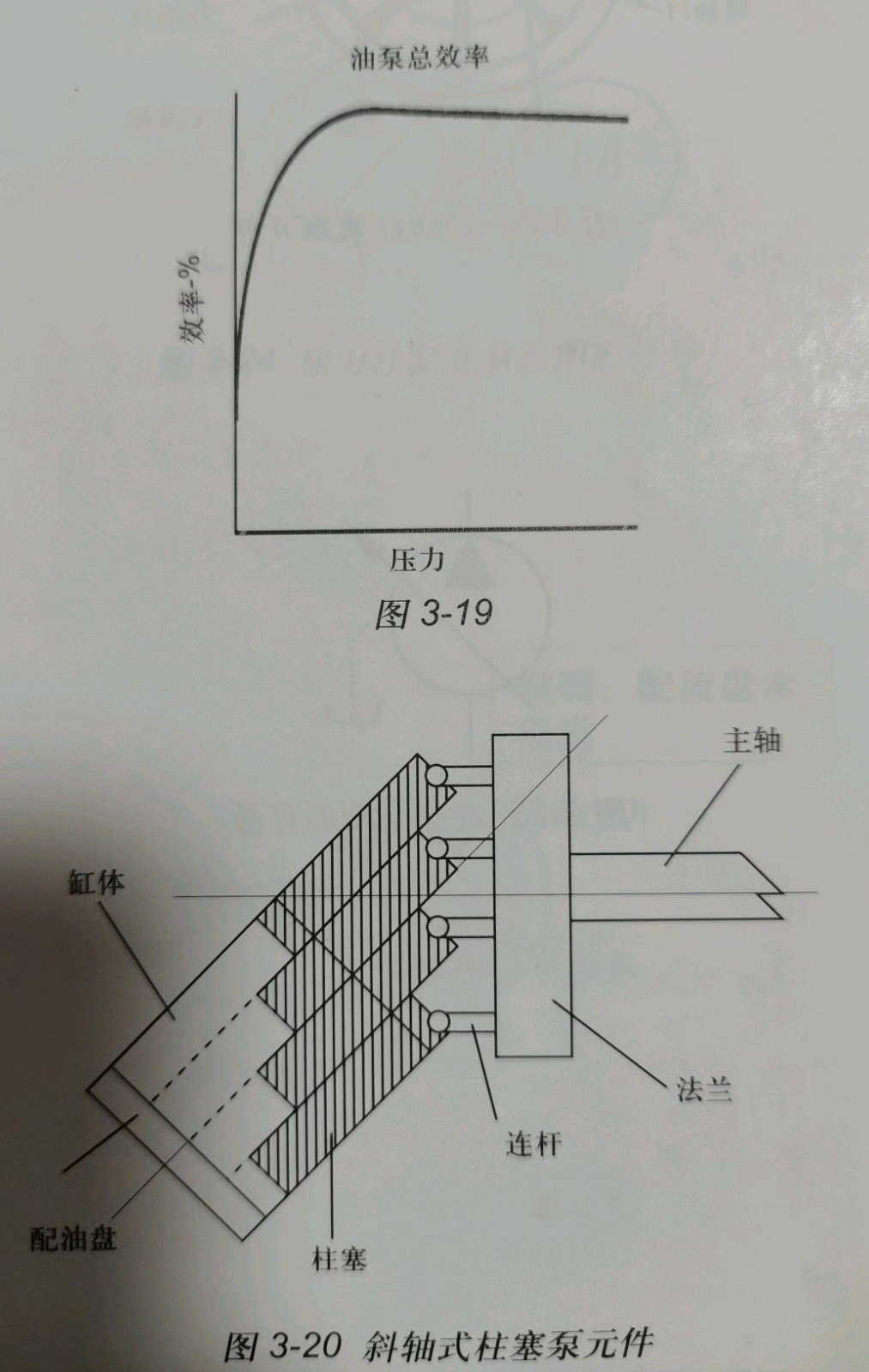

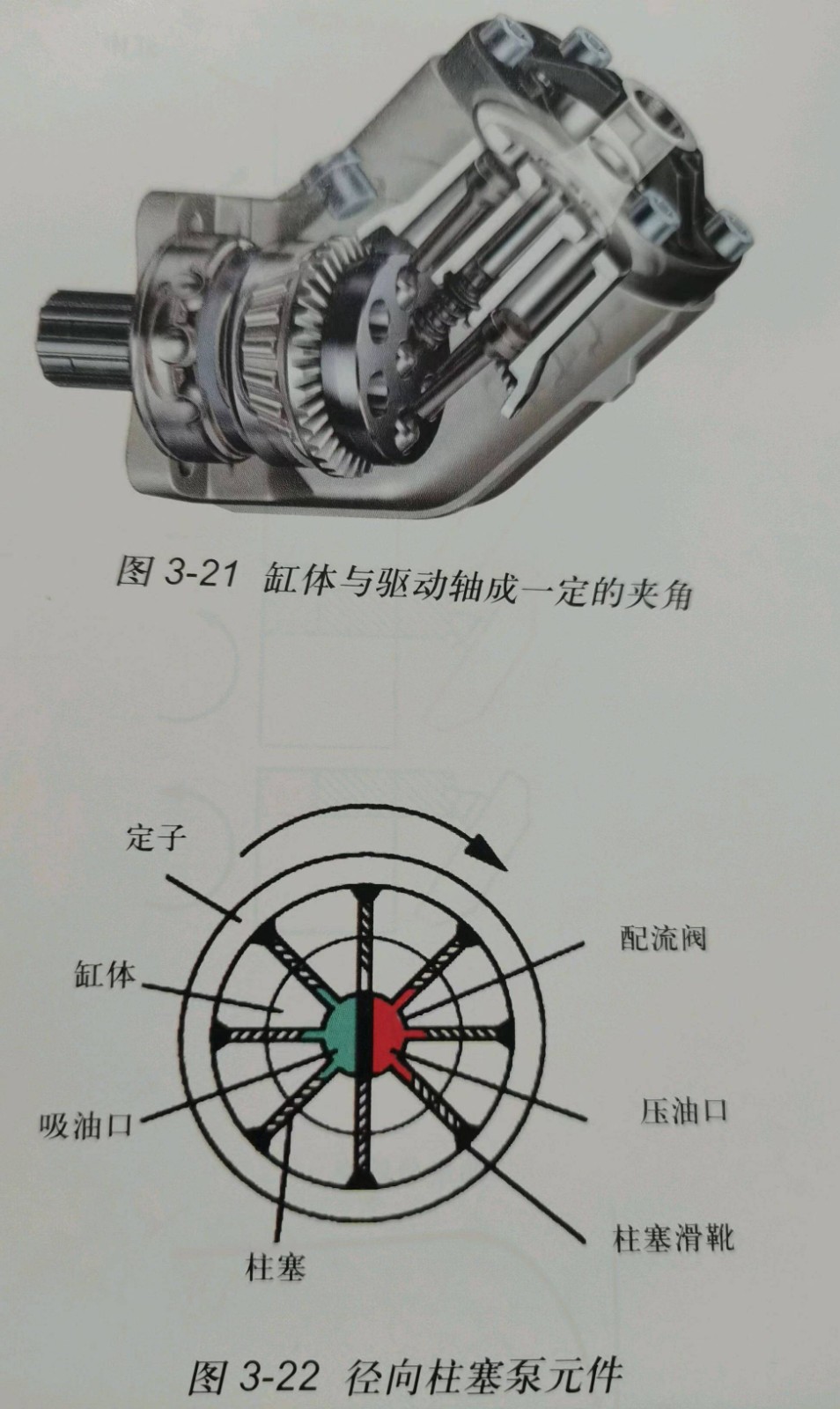

實際上缸體 中裝有許多柱塞。回程盤及其偏置彈簧將滑靴 緊壓在斜盤表面。為將進、排油分隔開來，配 流盤安裝在與斜盤相對的缸體末端。 原動機的輸出軸與缸體相連，此軸可以安裝在 缸體末端，即配流盤端，而更常見的是安裝在 斜盤端，這樣，斜盤和回程盤中心就有一個軸 孔，如果軸安裝在缸體末端，配流盤上就會有 一個軸孔。 上面所描述的柱塞泵就是軸向柱塞泵，所有柱 塞都繞著泵軸旋轉。 在工業中，軸向柱塞泵是應用最廣泛的柱塞 泵，其它類型的柱塞泵包括斜軸式柱塞泵和徑 向柱塞泵。 斜軸式柱塞泵 斜軸式柱塞泵的泵油機構包括：缸體、柱塞、 配流盤、法蘭、柱塞連桿和傳動軸（圖3- 20)。這種泵的缸體與傳動軸不同軸，而是有 一個夾角（圖3-21），這樣當軸旋轉時，缸體 轉動的半個周期內柱塞伸出缸體，產生一個逐 漸增大的容積，而缸體轉動的另外半個周期， 柱塞縮回缸體，產生一個逐漸減小的容積。這 種泵通過配流盤將進出油液隔離開。

徑向柱塞泵 徑向柱塞泵的泵油機構主要包括：缸體，帶 滑靴的柱塞，定子和配流閥（圖3-22）。 徑向柱塞泵的工作工作原理與葉片泵非常相 似。區別在于，在徑向柱塞泵中，是柱塞而不 是葉片沿著定子運動。 內部裝有柱塞的缸體與定子之間存在一定的偏 心。當缸體旋轉時，其中的半個周期內產生一 個逐漸增大的容積，另外半個周其產生一個 漸減小的容積。 油液通過油泵中心的配流閥實現吸油和排油。
